SCD

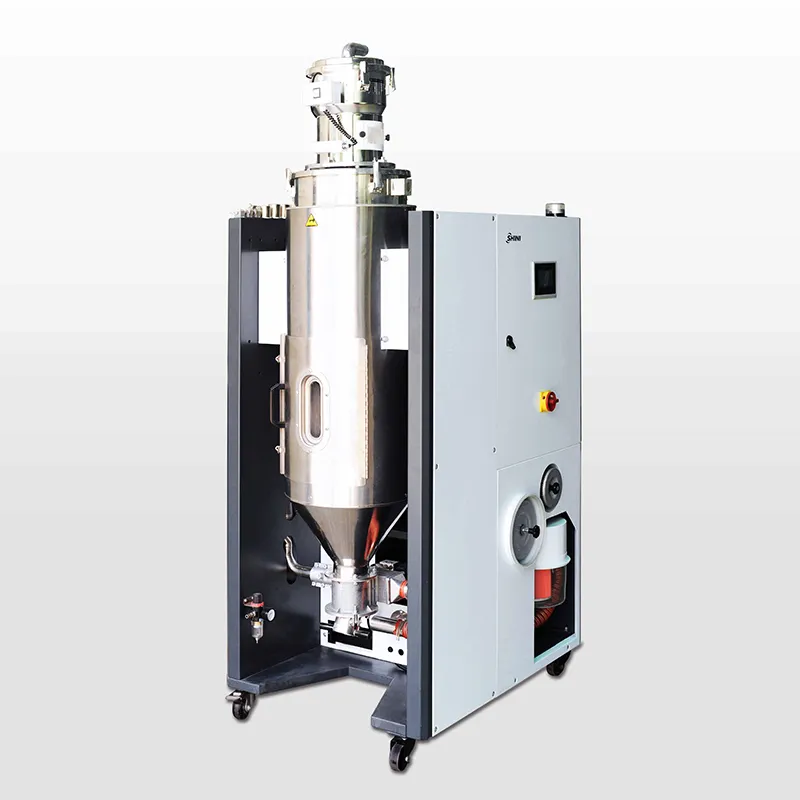

一体型コンパクト除湿乾燥機
除湿・乾燥・投入の機能を兼ね備えた樹脂加工機
当社では、除湿機や除湿乾燥機だけでなく、投入機能を備えた一体型コンパクトドライヤーも提供しています。PET、PA、PCなどの吸湿性樹脂材料の取り扱いを最適化し、プラスチック加工の効率と品質を向上させるように設計されています。
特徴
- 除湿、乾燥、投入の機能を組み合わせ、プラスチック加工を簡素化。
- 安定した低露点空気を供給するハニカムローターを採用し、旧式のデュアルタワーシステムで発生しがちな材料コンタミを防止。
- サクションボックス内に切断機構を採用し、チューブ内に残留物が残らないようにすることで、材料水分の逆戻りを避ける。

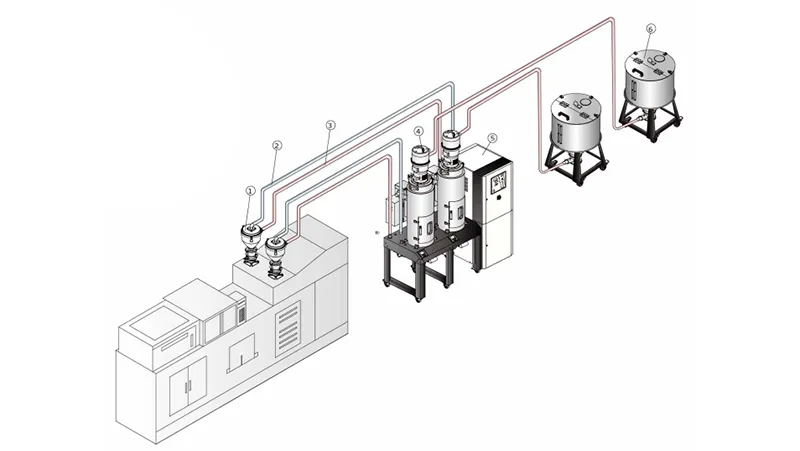

- 2つの乾燥ホッパーを装備し、各ホッパーの乾燥温度を個別に制御できて、2種類のプラスチックの同時除湿乾燥が可能。 通常、2色成形機で使用されます。
- 自動運転をスケジュールするウィークリータイマーを装備し、最小限の監視で生産性を向上。
- 新しく改良された乾燥ホッパーにより、必要な床面積が従来モデルより14～20%縮小
用途
ハニカム一体型コンパクト除湿乾燥機は、吸湿性樹脂材料向けに設計され、必要な除湿、乾燥、投入を行います。揮発性の材料には、安全で効果的な取り扱いを保証するために、EOFオイルフィルターをお勧めします。
仕様 (完全密閉型)
| モデルSCD- | |||||||||||||
| 乾燥装置 | 乾燥ヒーター(kW) | 3 | 3 | 4 | 6 | 4 | 4 | 4 | 4 | 6 | 6 | 12 | 12 |
| 乾燥ブロワー (kW) | 0.4 | 0.4 | 0.4 | 0.75 | 0.18 | 0.18 | 0.75 | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | |
| 断熱ホッパー容量(L) | 20 | 40 | 80 | 120 | 40 | 80 | 120 | 160 | 160 | 230 | 300 | 450 | |
| 除湿装置 | 再生ヒーター (kW) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 再生ブロワー (kW) | 0.4 | 0.4 | 0.4 | 0.4 | 0.12 | 0.12 | 0.18 | 0.18 | 0.18 | 0.18 | 0.4 | 0.4 | |
| 除湿風量(m³/hr) | 30 | 30 | 50 | 80 | 40 | 40 | 80 | 80 | 120 | 120 | 200 | 200 | |
| 投入装置 | 送風機動力(kW) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 材料パイプ直径(インチ) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| SVH-L ホッパー (L) | 3* | 3* | 3* | 3* | 3 | 6 | 6 | 6 | 6 | 12 | 12 | 12 | |
| SHR-U ホッパー (L) | 3 | 3 | 6 | 6 | 3 | 6 | 6 | 6 | 6 | 12 | 12 | 12 | |
| 寸法 | W(mm) | 1081 | 1097 | 1159 | 1159 | 1081 | 1097 | 1159 | 1159 | 1159 | 1257 | 1460 | 1460 |
| D(mm) | 900 | 900 | 1000 | 1000 | 903 | 903 | 903 | 903 | 903 | 903 | 1020 | 1020 | |
| H(mm) | 1400 | 1500 | 1670 | 1710 | 1685 | 1771 | 1957 | 2102 | 2102 | 2014 | 2160 | 2350 | |
| 重量(kg) | 235 | 280 | 330 | 385 | 295 | 325 | 340 | 350 | 390 | 420 | 565 | 595 | |
仕様 (セミオープン型)
| モデル SCD- | |||||||||||
| 乾燥装置 | 乾燥ヒーター(kW) | 18 | 18 | 24 | 24 | 3×2 | 3.9×2 | 3.9×2 | 6×2 | ||
| 乾燥ブロワー (kW) | 3.75 | 3.75 | 7.5 | 7.5 | 0.75 | 0.4 | 0.75 | 1.5 | |||
| 断熱ホッパー容量(L) | 600 | 750 | 900 | 1200 | 40×2 | 80×2 | 120×2 | 160×2 | |||
| 除湿装置 | 再生ヒーター (kW) | 7.2 | 7.2 | 10 | 10 | 3 | 3 | 4 | 4 | ||
| 再生ブロワー (kW) | 0.75 | 0.75 | 1.5 | 1.5 | 0.4 | 0.4 | 0.4 | 0.4 | |||
| 除湿風量(m³/hr) | 400 | 400 | 700 | 700 | 80 | 80 | 120 | 200 | |||
| 投入装置 | 送風機動力(kW) | 1.5 | 1.8 | 3.75 | 3.75 | 1.5 | 1.5 | 1.5 | 1.5 | ||
| 材料パイプ直径(インチ) | 1.5 | 1.5 | 2 | 2 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| SVH-L ホッパー (L) | 12 | 12 | 24 | 24 | 6 | 6 | 6 | 6 | |||
| SHR-U ホッパー (L) | 12 | 12 | 24 | 24 | 3 | 6 | 6 | 6 | |||
| 寸法 | H(mm) | 2380 | 2610 | 2640 | 3070 | 1655 | 1866 | 1800 | 2113 | ||
| W(mm) | 1745 | 1745 | 2140 | 2140 | 1422 | 1886 | 2084 | 2124 | |||
| D(mm) | 1255 | 1255 | 1380 | 1380 | 853 | 915 | 915 | 930 | |||
| 重量(kg) | 640 | 690 | 850 | 900 | 320 | 400 | 500 | 565 | |||
| Notes: 1) 露点温度≦-20℃の乾燥空気は、樹脂を完全に乾燥させることができる。 2) 「*」はホッパーレシーバー SHR-CP-U を表す 3) 電源: 3φ, 400VAC, 50Hz | 予告なく仕様を変更することがあります。 | ||||||||||
