SGB

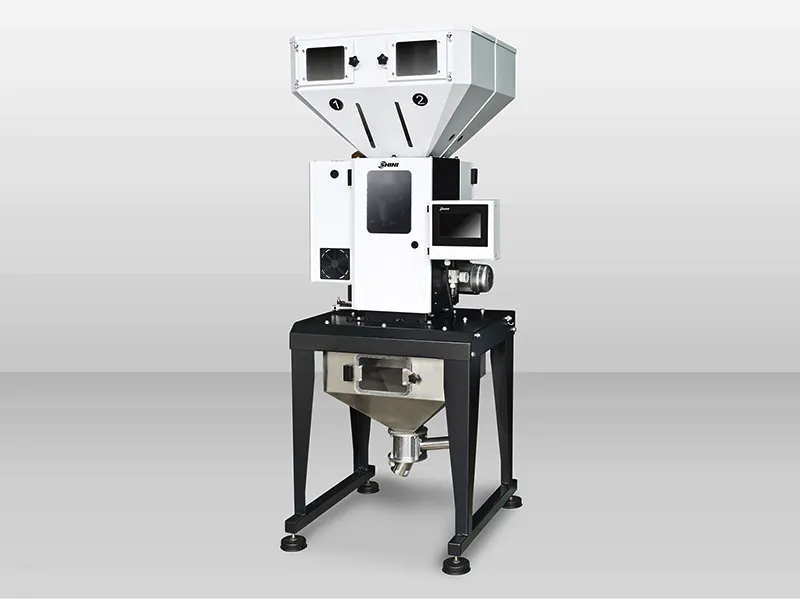

質量計量式混合装置
複数の材料を正確に計量するためのオートブレンダー
SGB質量式配合装置はプラスチック成形加工業界において、高精度で効率的な混合を実現するために設計された自動重量計量装置です。このオートブレンダーは電子制御による感知方式を採って、混合工程を正確にコントロールし、生産精度の最高基準を満たします。
特徴
- バッチ重量の±0.1%以内の精度を維持する微量計量機能を備える。
- 計量後の自動再較正機能により、一貫した混合精度を保証する。
- スタンド、貯蔵タンク、空気圧排出バルブを備えたスタンド設置型もご用意する。
- イーサネット通信を装備し、集中監視や成形機との統合が可能。
- 真空発生器と中央真空ホッパーを直接制御し、シームレスな材料投入を実現。
用途

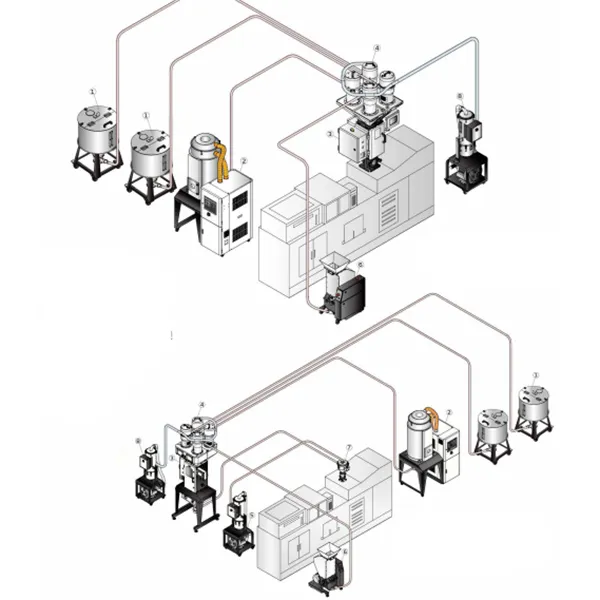

統合真空システム
プラスチック成形加工における原料処理の効率を向上させるため、SVG真空発生器はオートブレンダーとシームレスに統合できるよう設計されています。SHR-U-ST吸引ホッパーと組み合わせて使用することで、ブレンダーの貯蔵ホッパーへの原料供給工程が簡素化されます。SVGの全機能はSGBブレンダーのタッチスクリーンインターフェイスから制御でき、使いやすさが大幅に向上しました。T字型の吸引パイプ設計により、複数の真空ホッパーを1本の吸引パイプで接続することができ、すっきりと整理されたセットアップを実現します。この統合により、材料輸送が自動化され、連続的なワークフローが維持され、全体的な生産性が向上します。
SVG真空発生器の仕様
| モデル | 真空発生器 | ブロワー出力 (kW) | 中央ホッパー | ホッパー容量 (L) | 輸送パイプ直径 (インチ) | 吸引パイプ径 (インチ) | 寸法 (mm) H×W×D | |
| -4 | SVG-1HP | 0.75 | 4×SHR-3U-ST | 3 | 1.5 | 2 | 933×350×450 | |
| -4 | SVG-2HP | 1.5 | 4×SHR-6U-ST | 6 | 1.5 | 2 | ||
| -6 | SVG-3HP | 1.85 | 6×SHR-12U-ST | 12 | 1.5 | 2 | ||
| -4 | SVG-5HP | 3.75 | 4×SHR-12U-ST | 12 | 1.5 | 2 | 1400×426×593 | |
| -6 | SVG-5HP-D | 3.0 | 6×SHR-12U-ST | 12 | 1.5 | 2 | 1360×595×660 | |
| -4 | SVG-10HP | 7.5 | 4×SHR-36U-ST | 36 | 2 | 2.5 | 2031×580×818 | |
| -8 | SVG-10HP | 7.5 | 8×SHR-36U-ST | 36 | 2 | 2.5 | ||
| -6 | SVG-10HP | 7.5 | 6×SHR-36U-ST | 36 | 2 | 2.5 | ||
| -4 | SVG-10HP-D | 7.5 | 4×SHR-36U-ST | 36 | 2 | 2.5 | 2031×750×818 | |
| -8 | SVG-10HP-D | 7.5 | 8×SHR-36U-ST | 36 | 2 | 2.5 | ||
| -6 | SVG-20HP-D | 11 | 6×SHR-48U-ST | 48 | 2.5 | 3 | 2200×745×1000 | |
| -4 | SVG-20HP-D | 11 | 4×SHR-48U-ST | 48 | 2.5 | 3 | ||
| Notes: 1) 「T 」はホッパーの吸引パイプがT型ティーパイプであることを示す。 2) SVG-5HP及び上級機種は、160℃の高温乾燥物搬送用クーラーをオプションで装備できますので、型式記号の後に "C "を付ける。 3) 真空発生器電源: 3φ, 400VAC, 50Hz | ||||||||
寸法
| モデル | SGB-40 | SGB-200 | SGB-600 | SGB-1200 | SGB-2000 | SGB-3000 |
| H(mm) | 1110 | 1300 | 1445 | 2398 | 2800 | 3375 |
| W(mm) | 770 | 810 | 905 | 940 | 1110 | 1695 |
| D(mm) | 675 | 735 | 785 | 1023 | 1180 | 1695 |
| マグネットベース(mm) (W×D×H×⌀D1×R) | 220×220×243.5×160×65 | 250×250×213×200×6 | 280×280×250×220×6 | |||
| 可動式フロアスタンド (mm) (H1×H2×W×D) | 713×50×654 ×600 | 880×50×724 ×800 | 885×60×814 ×800 | 900×60×930 ×930 | 1000×65×1060 ×1000 | 1075×70×1240 ×1240 |
| 重量(kg) (本機) | 115 | 135 | 160 | |||
| 重量(kg) (床置き) | 135 | 170 | 220 | 400 | 500 | 850 |
仕様
| モデル | コンポーネント数 | 主計量バルブ | 二次計量バルブ | 最大バッチ量 (kg) | ミキシングモーター出力 (kW) | 最大出力 (kg/hr) | |
| 4 | 4 | 3 | 1 | 1 | 0.25 | 40 | |
| 4 | 4 | 3 | 1 | 3 | 0.25 | 200 | |
| 6 | 6 | 4 | 2 | 8 | 0.55 | 400 | |
| 4 | 4 | 3 | 1 | 600 | |||
| 6 | 6 | 4 | 2 | 12 | 0.75 | 900 | |
| 4 | 4 | 3 | 1 | 1200 | |||
| 8 | 8 | 5 | 3 | 18 | 0.75 | 1200 | |
| 6 | 6 | 4 | 2 | 1600 | |||
| 4 | 4 | 3 | 1 | 2000 | |||
| 8 | 8 | 5 | 3 | 40 | 0.75 | 2000 | |
| 6 | 6 | 4 | 2 | 2500 | |||
| 4 | 4 | 3 | 1 | 3000 | |||
| 備考: 1) 上記データは、嵩密度0.8kg/L、粒径3～4mmの均質粒子を連続運転したものです。 値は材料特性により異なります。 材料が不確かな場合は、別途ご相談ください。 2) 主計量バルブは、比率5％以上、粒径が6*6*6mmの範囲の均質な粒状原料または再生原料に適する。 3) 二次計量バルブは、0.5%～5%の比率で、粒径が4*4*4mmの範囲の均質な粒状原料または添加剤原料に適する。 4) 二次計量バルブセットを追加し、配合変更時に対応する。 5) 電源: 3φ, 400VAC, 50Hz | |||||||
